■ 冷蔵ショーケース新設時の排水管のレイアウト&こう配の問題を解決
- 設置場所
- スーパーマーケット
- 機 種
- 雑排NSB（ZA-100NSB+）
- 接続器具
- 冷蔵ショーケースドレン排水
課題 ＜ご要望＞
売り場面積拡大の店舗リニューアルに伴い、今まで設置されていなかった場所へ冷蔵ショーケースを配置したいが、排水管がないため排水を圧送する必要がある。駅ナカのテナントのため、ポンプのトラブルによる漏水を避けるために2台のポンプによるバックアップ体制は必須であるが、なるべくコンパクトに納められ、安価であるとなお良い。
ご提案の内容 ＜設計施工上のポイント＞
バックアップ機能付きながら安価な、冷蔵ショーケースなどのドレン排水専用機種の雑排NSBを採用。配管ルートは天井内を利用し、吐出管を3m立ち上げて天井内を横引いてパイプシャフトまで施工しました。設置場所は、冷蔵ショーケース脇の什器下部。メンテナンススペースが確保された専用のポンプスペースを設けてあります。

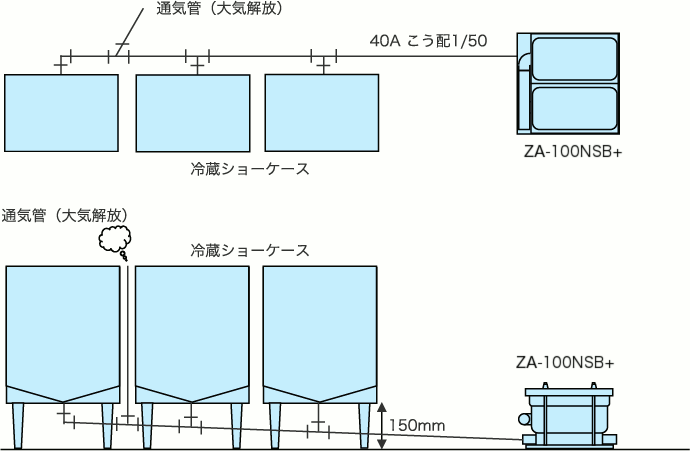

設 置 図

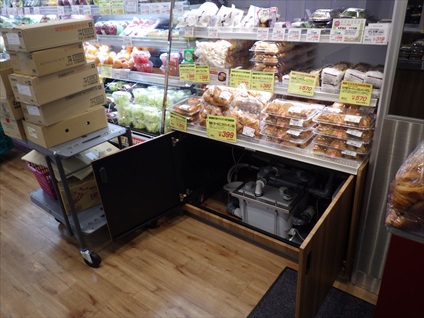

設置写真
