■ バックアップ機能で異物混入による不具合発生に備える
- 設置場所
- 駅ビル カフェ
- 機 種
- 《廃番》汚水NPB（OZ-100NPB）※代替機種：汚雑排ビッグNA（BG-201NA）
- 接続器具
- 大便器・手洗器
課題 ＜ご要望＞
店舗レイアウト上、汚水排水管の施工が困難であったのでポンプによる圧送排水を選択。ターミナル駅に隣接したショッピングストリートに面した店舗であり、昼夜問わず多数の利用者が見込まれることから、異物混入による不具合発生のリスクが高く、バックアップ機能は必須であった。
ご提案の内容 ＜設計施工上のポイント＞
不特定多数のお客様が使用するトイレのため、バックアップ機能を搭載した汚水NPBを採用。トイレ背面の専用のポンプ室に設置することで、防音・防振対策としているほかメンテナンススペースを確保している。また、トイレにはハンドドライヤーを採用いただき、異物（ペーパータオルなど）混入のリスクを低減させている。

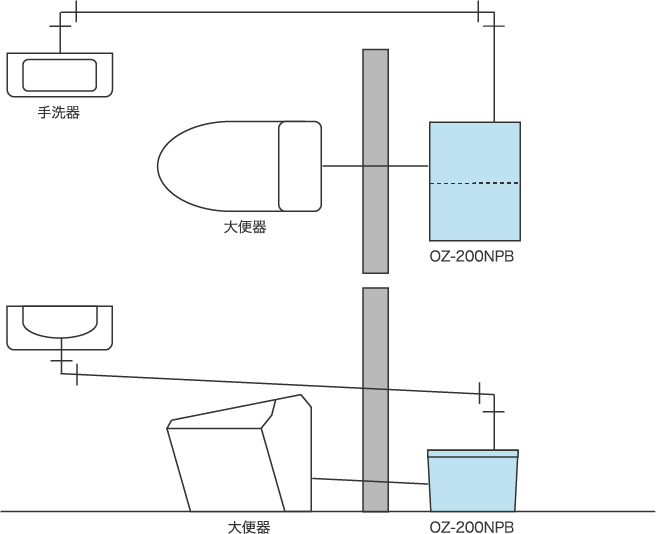

設 置 図

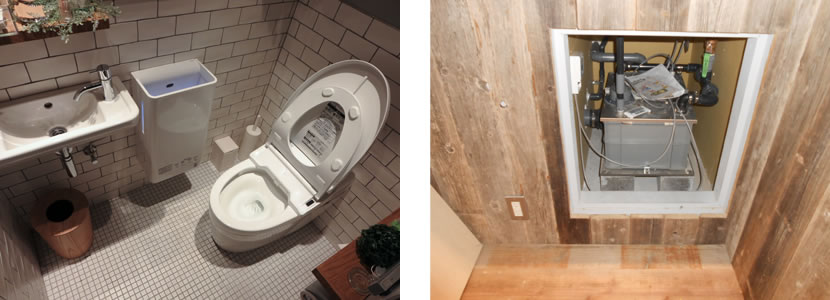

設置写真
