オフィスビル 採用事例

■ 床下配管スペースなし、穴あけ不可のレイアウト制限を完全克服

設置場所
オフィスビル 給茶室
機  種
雑排NPBW(ZA-100NPBW)
接続器具
シンク2台・コーヒーマシン・湯沸器・製氷機

課題 <ご要望>

オフィスビル1階のテナントに入居。給茶室を設けたいがOAフロアーのために床下配管スペースをとることができず、また床に穴を開けることもできず、レイアウトが制限されてしまっていた。

ご提案の内容 <設計施工上のポイント>

接続接続器具が多数のため雑排NPBWを採用。
各流入配管は個別にて配管し、ポンプユニット4箇所の接続口を使用。配管ルートは天井内を利用し、吐出管を3m立ち上げて天井内を横引いて、既存排水管へ接続としました。
湯沸器は壁掛式、間接排水となるホッパー部はポンプ天端+150mmを確保していただきました。

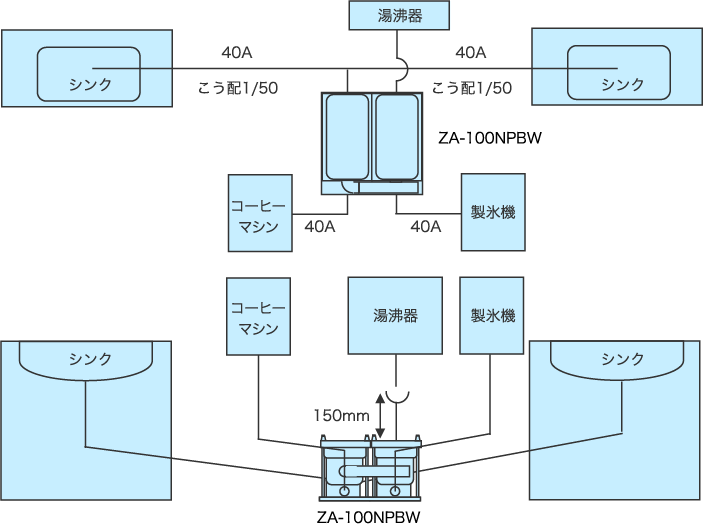

設 置 図

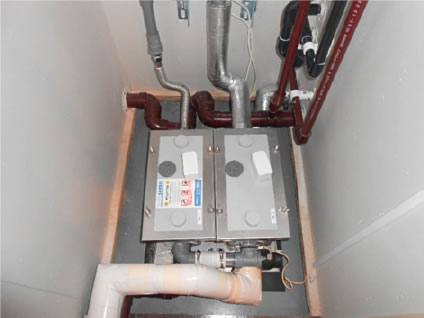

設置写真
