■ 床下への配管施工ができないOAフロアに来客専用トイレを設置
- 設置場所
- オフィスビルテナント
- 機 種
- 《廃番》汚水120NPB（OZ120-100NPB）※代替機種：汚雑排ビッグNA（BG-201NA）
- 接続器具
- 節水型大便器(洗浄水量5L・壁排水・排水芯155mm)・手洗器
課題 ＜ご要望＞
オフィスビルのテナントとして開業。来客用に専用のトイレを設置したい。OAフロアのため床下へ排水管の施工ができない。
ご提案の内容 ＜設計施工上のポイント＞
不特定の方が使用するトイレのため異物混入のリスクが高く、バックアップ機能付きの汚水120NPBを採用。超節水型便器を使用、便器直結ではないため、流入配管長は2m以内・継手は2個以内。管径75A・勾配は1/50以上で配管。

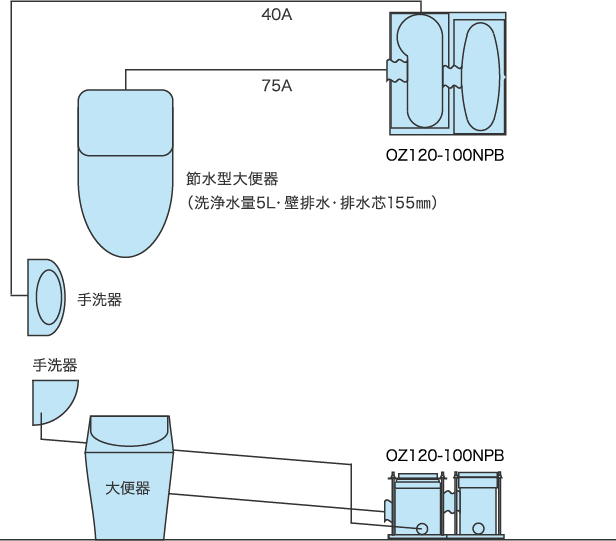

設 置 図

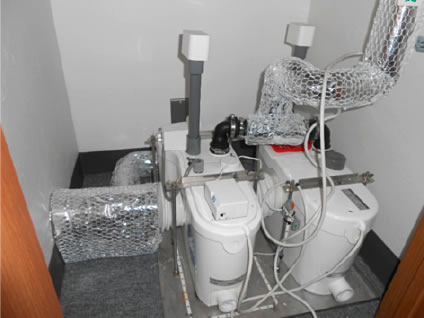

設置写真
