■ 駅ビル・駅ナカ店舗での排水の制約をクリア
- 設置場所
- 駅ビル（駅ナカ）コンビニ
- 機 種
- 《廃番》雑排SM2B（S-SP100M2B）※後継機種：雑排NSB（ZA-100NSB+）
- 接続器具
- 冷蔵ショーケースドレン排水
課題 ＜ご要望＞
駅ビルの改修工事に伴い、コンビニ出店を計画。出店エリアが既存建物と新規建物の境目に位置しているため排水設備がなく、ショーケースのドレン排水をポンプで圧送する必要があった。階下は線路で、ポンプ故障時に溢れた水が落ちる懸念があるため、万が一の場合のバックアップ機能も必要。さらに設置スペースも限られているため、コンパクトさも同時に求められた。
ご提案の内容 ＜設計施工上のポイント＞
設置スペースは、オープンショーケースとウォークインショーケース間の幅400mm×奥行き650mmしかありませんが、コンパクトな冷蔵ショーケースドレン排水専用の『雑排SM2B』なら狭小スペースに収めることができます。しかも価格はリーズナブルである上、警報機能とバックアップ機能も搭載しているので、トラブル時の対応も万全です。
冷蔵ショーケースのドレン排水を接続する際には、ドレン排水芯をポンプ設置レベルから＋150mm確保してください。

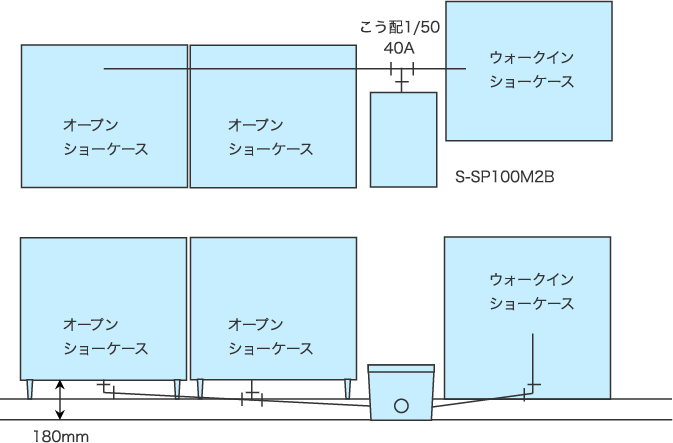

設 置 図

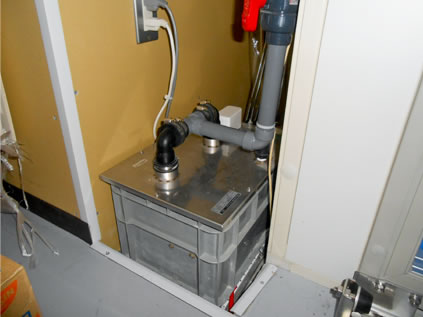

設置写真
